036導靜電防腐涂料、H90耐酸防腐涂料、H94阻燃防腐涂料、S97耐鹽霧防腐涂料、H87耐溫防腐涂料、FC陶瓷耐磨涂料、H52-60環氧帶…
企業會員
產品價格詢價
產品品牌海勤
最小起訂≥22 公斤
供貨總量9999 公斤
瀏覽次數224
企業旺鋪http://blueliwen2019.48903.com/
更新日期2021-09-06 20:27
品牌： |
海勤 |
所在地： |
北京 |
起訂： |
≥22 公斤 |
供貨總量： |
9999 公斤 |
有效期至： |
長期有效 |
粘度(s)： |
80—140 |
細度(μm)： |
≤60 |
固體含量，%： |
78±2 |
1、產品用途和特點
HT515特種防腐涂料是一種新型油罐內壁防腐蝕涂料。該涂料為高固體分厚漿型環氧防腐涂料，底面合施工簡單，只需噴涂一遍或刷涂、輥涂兩遍即可達到200-250um以上干膜厚度。該涂料機械性能優異、化學穩定性好，其中耐油、耐水(海水、自來水、蒸餾水、原油污水)、耐油混合液等性能尤為優異。

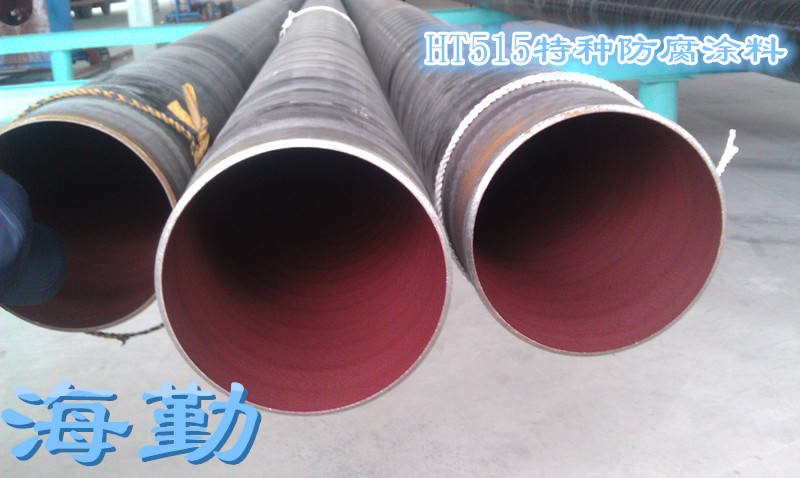

適用于高溫污水、清水及原油和各種油品的儲罐及輸送管道的內防腐蝕保護，特別適用于涂裝條件十分苛刻，要求一次涂裝的場合。
2、涂料組成與包裝
該涂料為雙組分環氧樹脂涂料，按甲、乙兩組份分裝)
甲組份(醬紅色液體) 乙組份(棕色液體)
涂料各組份間的配比是通過大量試驗得出的最佳用量比。為方便使用，產品出廠時已按比例配套包裝。
包裝規格 | H515涂料(醬紅色) |
甲組份(鐵桶) | 22Kg |
乙組份(塑料桶) | 1.1Kg |
3、主要技術指標
組份 | 檢驗項目 | 技術指標 | 檢驗方法 | |
甲組份 | 漆膜顏色和外觀 | 醬紅、漆膜平整光滑 | 目測 | |
粘度，s | 80—140 | GB/T 1723—93 | ||
細度(μm) | ≤60 | GB 1724—79 | ||
固體含量，% | 78±2 | GB 1725—79 | ||
涂 層 | 遮蓋力，g/㎡ | 80 | GB 1726—79 | |
干燥時間 (h) | 表干 | ≤4 | GB 1728—79 | |
實干 | ≤24 | |||
光澤，% | 可調 | GB 1743—79 | ||
硬度 | 0.49 | GB/T 1730--93 | ||
附著力、級 | 1 | GB 1720—79 | ||
柔韌性(mm) | 1 | GB/T 1731--93 | ||
沖擊強度(㎏NaN) | 50 | GB/T 1732--93 | ||
貯存期(y) | 1.5 | 1.5 | ||
4、施工方法
1)表面處理
為了提高涂料的防腐蝕效果，涂漆前應清除基材表面的殘舊漆膜、鐵銹、油污、氧化皮及雜物，噴砂除銹到Sa2.5級(GB8923-88)或手工除銹到St3級(GB8923-88)。處理干凈后的表面應及時涂漆，防止重新生銹。
2)配漆
油漆使用前要充分攪拌，待攪拌均勻后將乙組份倒入甲組份中，混合均勻后方可使用。如油漆用量較少，甲、乙組份可按比例進行調配。
3)涂漆
(1)刷涂、輥涂、噴涂均可，噴涂效果最佳。刷涂和輥涂時可不兌稀釋劑，噴涂時，按照施工溫度的不同可兌入5-20%的稀釋劑以調節粘度。施工時盡量做到涂層薄厚均勻，不漏涂、不流掛并達到規定的厚度。在常溫條件下每隔4小時可涂一道。
涂裝程序 | 組 份 | 配比(kg) | 顏色 | 標準厚度(μm) | 用漆量 (g/㎡) |
第一道 | 甲組份+乙組份 | 22:1.1 | 醬紅 | 100～125 | ～250 |
第二道 | 甲組份+乙組份 | 22:1.1 | 醬灰 | 100～125 | ～250 |
(2)每次涂漆完畢，要及時用稀釋劑清洗涂裝工具，以備下次使用，若采用噴涂，施工后應及時用稀料將噴槍和軟管洗凈，防止固化后堵塞。
5、注意事項
1)涂料中含有機溶劑，施工現場應注意通風，使用防爆燈照明，嚴禁明火。
2)請于陰涼、干燥、通風之處儲存涂料。
聯系人：文杉 Tel：010-69808511(地) 15901396770(手機) Fax:010-69808511 QQ:1549760684 了解相關產品請關注公眾號：hqtuliao6770
本網頁所展示的有關 北京海勤利文科技有限公司 為你提供的“HT515特種防腐涂料”防腐涂料價格、型號、圖片、廠家等信息。如有需要請撥打電話：15901396770。
信息及其他相關推薦信息，均來源于其對應的企業，信息的真實性、準確性和合法性由該信息的來源企業完全負責。企資網對此不承擔任何保證責任。
在您的合法權益受到侵害時，歡迎您向weilaitui@qq.com郵箱發送郵件，或者進入《網站意見反饋》了解投訴處理流程，我們將竭誠為您服務，感謝您對企資網的關注與支持！
