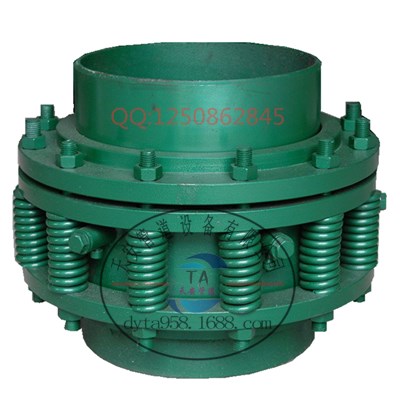

XZ免維護旋轉補償器

簡介

免維護旋轉補償器由封座外套、柔性石墨填料、螺母螺栓N個壓簧組合、填料壓蓋及彈簧壓緊法蘭構成:所述填料壓緊法蘭與壓緊上法蘭之間設有壓簧，壓緊法蘭縱截面為U型的槽圈。U型槽圈中以及內導管右端面兩個定環之間設有與變徑管相配合運動的滾珠式滾動環。

適用范圍

主要用于熱力管網的軸向補償，吸收溫差等引起的管網的軸向伸縮，廣泛用于城鎮供暖、冶金、礦山、發電、石油、化工、建筑等行業。

采用材質

免維護旋轉補償器所選用的密封填料都是柔性石墨，耐溫-60℃-800℃，所采用的級別分別為核級、工業精密級且免維護。

產品優點

1. 補償量大，可根據自然地形及管道強度布置，最大一組補償器可補償500mm管段；

2. 不產生由介質壓力產生的盲板力，固定支架可做得很小，特別適用于大孔徑管道；

3. 密封性能優越，長期運行不需維護；

4. 投資大大節約；

5. 設計計算方便；

6. 旋轉補償器可安裝在蒸氣地埋和熱力地埋管上，可大量節約投資和提高運行安全性。

產品安裝方法：

1. 與補償器兩端相焊接的管段壁厚≥6mm，必須進行坡口處理，焊后按要求進行水壓檢漏試驗；

2. 滑動支架和固定支架根據設計安裝，使用ZTWB型，除不計算介質工作壓力的推力外，其余相同。為確保管道無側向位移，而沿軸向伸縮，補償器兩端一般應安裝導向滑動支架，在管道轉彎處，必須安裝固定支架；

3. 補償器的保溫防護結構均與管道同路，但對于伸縮管伸縮部分，不可產生約束力；

4. 本補償器在各種環境氣溫下，均可按最大安裝長度LMax進行安裝，不需予以拉伸火壓縮。
