對于生產大棒的軋鋼行業，產品外徑尺寸過大，通常使用固定式四軸測徑儀來進行尺寸檢測，僅采用四軸的測量方式，并不能覆蓋360°全方位檢測，這時可采用JG02Z-XY400旋轉式光電測徑儀，解決了尺寸大與檢測全面的問題。

旋轉式光電測頭測量原理

對于大直徑的棒、管材，采用的是雙鏡筒測頭測量。雙鏡筒測頭是指由2套發射鏡頭和2套接收鏡頭組成的光電測量系統。

2套發射鏡頭分別發射出平行光射向2套接收鏡頭，通過接收鏡頭內的透鏡使平行光束在光電轉換元件CCD芯片上成像。當2束平行光內放入被測物時，在光電轉換元件的像上就會出現陰影，設其寬度分別為L(zhǎng)1、L2。經過對光電轉換元件發出的電信號的處理和計算可以得出L1、L2所對應的尺寸A1、A2，A1加A2再加上兩個鏡頭之間的凈間距B即可得出被測物的尺寸D。

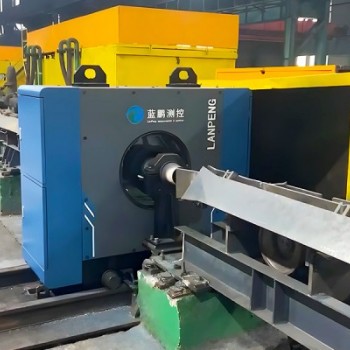

本文介紹的大棒旋轉式測徑儀為雙軸間距可調雙測頭技術的測徑儀，當其進行360°旋轉測量時，對大棒進行全方位檢測，當其測頭呈水平垂直狀態分布時，還可以對方鋼、角鋼兩個邊長或扁鋼的寬度厚度進行檢測。

技術參數

1）測量范圍：φ50～φ380；

2）測量精度：測量圓鋼直徑≤±0.05；

方鋼邊長≤±0.05；

重復性0.005；

3）電源電壓（V）：AC220V，50Hz，AC380V，50Hz；

4）測量頻率（Hz）：2000（即每秒測量2000個截面）；

5）測頭數量：2組（可同時測量2組數據）；

6）測量方式：旋轉式。旋轉速度60；

7）允許被測物速度（m/s）：不限；

8）系統總功率（kW）：≤15；

9）預留通訊接口：RS485串口，TCP/IP網絡接口；

10）數據傳輸方式：無線傳輸/有線傳輸（可選）；

11）設備外形尺寸：

測徑儀約1950×550×1700（L×W×H）；

控制柜約 650×800×1000（L×W×H）；

LED顯示屏約1550×100×1070（L×W×H）。

大棒旋轉式測徑儀通過光電測量技術與旋轉測量的結合，實現了測量范圍的靈活擴展與高精度保持。使其成為工業制造、科研實驗等領域的關鍵檢測工具。
